Salah satu jenis topologi jaringan komputer adalah topologi bus. Sebelum membahas lebih jauh mengenai jenis topologi tersebut, ada baiknya untuk memahami apa itu topologi jaringan terlebih dahulu. Jadi, topologi jaringan komputer merupakan cara atau metode untuk menghubungkan beberapa komputer sekaligus agar bisa saling berkomunikasi dan bertukar data.
Jenis topologi jaringan komputer ada beberapa macam, seperti topologi star, ring, mesh, bus, dan lain sebagainya. Kali ini, kita akan mengulas secara lengkap mengenai apa itu topologi jenis bus mulai dari pengertian, contoh, hingga kelebihan dan kekurangannya. Yuk, simak penjelasannya berikut ini!
Baca Juga: Topologi Jaringan: Pengertian, Manfaat dan Jenis-jenisnya
Pengertian Apa itu Topologi Bus?
Topologi bus adalah jenis topologi untuk menghubungkan dua atau lebih perangkat komputer dengan perangkat jaringan secara serial dengan memanfaatkan kabel utama sebagai center atau pusat lalu lintas data. Biasanya, topologi jaringan bus hanya digunakan untuk jaringan komputer berskala kecil. Perangkat komputer yang terhubung ke jaringan dengan kabel tunggal tersebut disebut dengan bus.
Pada penerapan instalasi jaringan, topologi ini menggunakan beberapa hardware atau perangkat keras, seperti BNC, konektor T, dan sebuah terminator. Sementara untuk media transfer datanya, jenis topologi jaringan komputer tersebut menggunakan kabel jenis coaxial. Sama seperti namanya, model rangkaian pada topologi ini mirip seperti ruangan di dalam bus.
Fungsi Topologi Bus pada Jaringan Komputer
Topologi bus adalah salah satu jenis topologi jaringan komputer yang memiliki karakteristik unik dalam cara menghubungkan perangkat-perangkat yang ada di dalam jaringan. Berdasarkan definisinya, topologi bus menggunakan satu kabel utama, yang biasa disebut kabel backbone, sebagai jalur komunikasi untuk menghubungkan beberapa perangkat komputer. Seluruh komputer dan perangkat dalam jaringan terhubung secara linear pada kabel ini menggunakan konektor T atau hub pasif.
1. Menghubungkan Perangkat dalam Jaringan Secara Linear
Fungsi utama dari topologi bus adalah menghubungkan beberapa perangkat komputer dalam jaringan secara linear menggunakan kabel tunggal. Semua perangkat yang terhubung berbagi satu jalur komunikasi yang sama, sehingga data yang dikirimkan dari satu perangkat akan melewati kabel utama hingga mencapai perangkat tujuan. Topologi ini sering digunakan dalam jaringan lokal (LAN) yang memiliki jumlah perangkat sedikit, seperti di laboratorium komputer, ruang kelas, atau jaringan kecil di rumah.
- Contoh: Dalam sebuah laboratorium komputer dengan 5 perangkat, setiap komputer terhubung ke satu kabel utama yang berfungsi sebagai jalur data. Ketika komputer A mengirimkan pesan ke komputer B, data akan melewati kabel backbone hingga mencapai perangkat tujuan.
2. Mendistribusikan Data ke Semua Perangkat di Jaringan
Dalam topologi bus, data yang dikirimkan dari satu perangkat akan didistribusikan ke seluruh perangkat yang terhubung pada kabel utama. Setiap perangkat dalam jaringan akan mendengarkan sinyal data yang mengalir di kabel, tetapi hanya perangkat yang memiliki alamat tujuan yang sesuai yang akan menerima dan memproses data tersebut. Proses ini disebut broadcasting, yang artinya sinyal data dikirim ke seluruh jaringan, namun hanya perangkat dengan alamat yang tepat yang akan merespons.
- Contoh: Ketika sebuah printer dalam jaringan menerima sinyal data dari komputer, hanya printer tersebut yang akan merespons, sementara perangkat lain akan mengabaikannya.
3. Meningkatkan Efisiensi Biaya Pemasangan
Salah satu kelebihan dari topologi bus adalah efisiensi biaya pemasangan yang lebih rendah dibandingkan dengan topologi lain seperti topologi ring atau star. Ini karena topologi bus hanya membutuhkan satu kabel utama untuk menghubungkan semua perangkat, sehingga tidak memerlukan banyak kabel tambahan atau perangkat pendukung seperti switch dan router.
- Kasus Penggunaan: Topologi bus sering digunakan dalam jaringan kecil di mana anggaran pemasangan terbatas, seperti jaringan komputer di ruang kelas atau jaringan peer-to-peer di rumah.
4. Mengurangi Kebutuhan Kabel dalam Jaringan Kecil
Karena topologi bus hanya menggunakan satu kabel utama untuk menghubungkan semua perangkat, jumlah kabel yang dibutuhkan lebih sedikit dibandingkan dengan topologi lain seperti topologi star, di mana setiap perangkat harus memiliki kabel sendiri yang terhubung ke switch atau hub pusat. Hal ini membuat topologi bus lebih sederhana dan mudah diimplementasikan di jaringan berskala kecil.
- Contoh: Dalam jaringan dengan 3 komputer, cukup menggunakan satu kabel backbone yang dihubungkan dengan konektor T pada setiap perangkat, sehingga pemasangannya lebih cepat dan tidak memerlukan banyak kabel tambahan.
5. Komunikasi Antar Perangkat yang Mudah
Dengan topologi bus, perangkat dalam jaringan dapat berkomunikasi dengan mudah karena semua perangkat berbagi jalur komunikasi yang sama. Jika satu perangkat ingin berkomunikasi dengan perangkat lain, ia hanya perlu mengirimkan sinyal data melalui kabel utama, dan sinyal tersebut akan menyebar ke seluruh perangkat hingga mencapai tujuan. Namun, fungsi ini hanya efektif jika jumlah perangkat dalam jaringan tidak terlalu banyak, karena semakin banyak perangkat yang terhubung, semakin besar risiko terjadinya tabrakan data (data collision).
- Ilustrasi: Ketika perangkat A dan perangkat B ingin mengirim data secara bersamaan, sinyal dari kedua perangkat akan bertabrakan di kabel utama, menyebabkan kedua perangkat harus mengirim ulang data tersebut, yang mengurangi efisiensi jaringan.
6. Membatasi Penggunaan pada Jaringan Kecil
Topologi bus lebih cocok digunakan pada jaringan kecil dengan sedikit perangkat karena sifatnya yang kurang stabil jika jumlah perangkat meningkat. Jika terlalu banyak perangkat yang terhubung, maka performa jaringan akan menurun secara signifikan. Ini disebabkan oleh frekuensi tabrakan data yang semakin tinggi dan kecepatan transmisi data yang menurun.
- Catatan: Topologi bus biasanya diterapkan pada jaringan dengan kurang dari 10 perangkat. Untuk jaringan yang lebih besar, topologi star atau tree lebih direkomendasikan karena memberikan performa yang lebih stabil dan fleksibel.
7. Pemeliharaan yang Lebih Rumit jika Terjadi Kerusakan
Salah satu kelemahan dari topologi bus adalah kerentanannya terhadap kegagalan. Jika ada satu perangkat atau segmen kabel yang rusak, seluruh jaringan bisa terpengaruh. Karena seluruh perangkat terhubung ke satu jalur komunikasi, maka kerusakan pada kabel utama akan menyebabkan komunikasi terputus untuk semua perangkat di jaringan. Ini membuat proses troubleshooting dan pemeliharaan lebih rumit dibandingkan topologi star, di mana kegagalan satu perangkat tidak memengaruhi perangkat lain.
- Kasus Nyata: Misalnya, jika kabel backbone di laboratorium komputer rusak, seluruh jaringan komputer di laboratorium tersebut akan mati, dan teknisi harus melacak sumber kerusakan sepanjang kabel utama untuk memperbaikinya.
Ciri-Ciri dan Karakteristik Topologi Bus

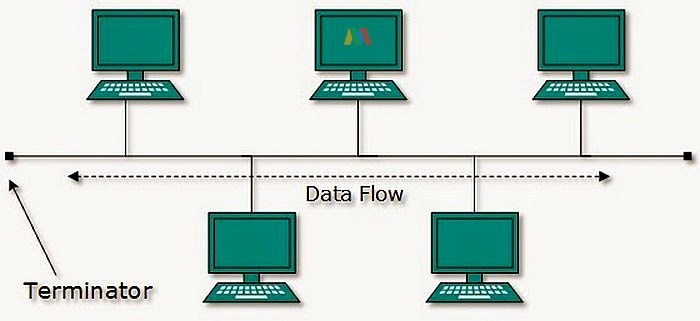

Pada umumnya, topologi jaringan jenis bus ini hanya digunakan oleh perusahaan berskala kecil saja. Karakteristik dari topologi ini dapat dikenali dari adanya kabel tunggal yang terbentang pada sepanjang jaringan. Kabel ini berperan sebagai kabel utama atau backbone pada topologi jaringan ini. Untuk jenis kabel yang digunakan pada topologi ini berupa kabel coaxial.
Seluruh perangkat yang ada pada jaringan ini akan dihubungkan dengan kabel utama menggunakan konektor T. Selanjutnya, jalur akan dibagi supaya perangkat dapat terhubung dengan kabel utama. Pada jenis topologi ini, terdapat terminator di setiap bagian ujung kabel jaringan.
Fungsi dari terminator tersebut adalah untuk menyerap sinyal serta mencegah sinyal tersebut agar tidak terpantul kembali. Apabila sinyal tersebut terpantul kembali, maka akan terjadi tabrakan sinyal pada jaringan ini. Secara singkat, ciri-ciri topologi bus adalah sebagai berikut:
- Semua komputer yang terhubung pada jaringan akan dihubungkan melalui sebuah kabel tunggal yang berperan sebagai media transmisi.
- Komponen kabel tunggal tersebut juga berperan sebagai backbone yang menjadi jalur pertukaran data.
- Pada setiap bagian ujung kabel utama, terpasang sebuah terminator yang berfungsi menghentikan sinyal dan mencegah adanya tabrakan sinyal.
- Termasuk jenis topologi jaringan komputer lama dimana jaringan ini disambungkan dengan satu buah kabel dalam satu baris.
- Pada bagian ujung kabel terpasang konektor 50 ohm.
- Tidak membutuhkan berbagai peralatan aktif untuk menyambungkan komputer atau terminal.
- Jika kabel putus, komputer lain tidak akan dapat berkomunikasi.
- Dukungan teknologi sudah tidak ada.
- Sulit untuk mengidentifikasi adanya masalah yang muncul pada jaringan ini.
Cara Kerja Topologi Bus
Bisa dikatakan bahwa cara kerja topologi bus sangat sederhana. Dikatakan sederhana karena semua perangkat komputer akan terhubung menjadi satu dengan kebal utama. Setiap komputer bisa mengirim maupun menerima data, namun dengan catatan posisi kabel utama harus pada keadaan bebas ketika pengiriman data.
Proses ini dilakukan dengan cara memanfaatkan Carrier Sense Multiple Access (CSMA) atau Collision Detection (CD). Dengan begitu, maka tidak akan terjadi tabrakan pengiriman data pada kabel utama. Ketika proses pengiriman data dari komputer satu ke komputer lain, komputer pengirim melakukan broadcast berupa sinyal.
Sinyal tersebut nantinya akan tersebar di sepanjang kabel utama, kemudian memeriksa setiap perangkat komputer yang terhubung dalam jaringan. Apabila komputer mempunyai MAC atau alamat IP yang sama dengan yang dituju, maka nantinya komputer tersebut akan menerima sinyal. Namun, jika mempunyai alamat yang sama, maka nantinya sinyal akan dibuang.
Contoh Penerapan Topologi Bus

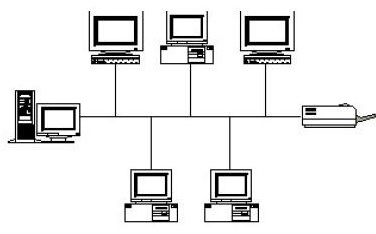

Topologi jaringan komputer mempunyai beberapa tipe yang masing-masing dibedakan berdasarkan bentuknya. Adapun untuk contoh gambar topologi bus adalah hampir sama seperti namanya, yaitu berbentuk memanjang layaknya tempat duduk yang ada di dalam bus kota.
Gambar topologi bus memang lebih sederhana dibandingkan dengan jenis topologi jaringan lainnya. Pasalnya letak perangkat komputer biasanya disusun dengan cara berurutan memanjang mengikuti posisi dari kabel backbone utama. Jenis kabel di bawah ini yang digunakan pada topologi bus adalah coaxial.
Untuk contoh topologi bus sendiri, tergantung pada jenis topologi jaringan bus yang digunakan. Namun, pada umumnya semua jenis topologi ini digunakan untuk mengatur jaringan komputer di rumah maupun gedung perkantoran yang tidak begitu luas. Dua jenis topologi jaringan tersebut adalah topologi jenis bus linear dan distributed.
Keuntungan yang Didapatkan Menggunakan Topologi Bus
Ada beberapa keuntungan yang bisa Anda dapatkan dari menggunakan topologi bus, yaitu :
1. Mudah Digunakan
Menggunakan topologi jaringan jenis ini lebih mudah dan praktis. Interface yang dimiliki simpel dan sederhana.
Jika Anda masih pemula, jangan khawatir! Anda tidak akan kesulitan saat melakukan proses instalasi. Untuk menghubungkan komputer secara linier, menggunakan topologi ini adalah cara yang paling sederhana.
2. Biaya Terjangkau dan Lebih Murah
Karena proses pembuatan dan instalasinya tidak memerlukan banyak kabel atau komponen, biayanya lebih sedikit dan terjangkau. Topologi jenis ini lebih hemat biaya daripada topologi kompleks seperti mesh.
Administrasi dan manajemen jaringannya relatif sederhana. Karena itulah, ini merupakan pilihan yang tepat untuk jaringan kecil karena tidak memerlukan anggaran besar.
3. Lebih Efisien
Topologi ini merupakan pilihan yang baik untuk jaringan kecil dengan jumlah perangkat yang terbatas. Dalam menghubungkan antara konektro dan kabel ke tiap jaringan komputer, prosesnya relatif cepat. Transmisi data juga dapat berjalan dengan lancar.
Ini tidak hanya menghubungkan satu atau dua komputer saja, namun juga bisa menghubungkan sejumlah komputer dengan mudah. Hal ini dapat memberikan keuntungan bagi Anda yang membutuhkan sejumlah perangkat untuk mengakses satu informasi terpusat secara bersamaan.
4. Tidak Mengganggu Perangkat Keras Lainnya
Salah satu perangkat yang mengalami gangguan atau masalah tidak akan mempengaruhi seluruh jaringan. Jika ada masalah, Anda dapat mengisolasinya dengan mudah.
Meskipun setiap jaringan komputer memiliki risiko kerusahan, namun untuk topologi bus kerusakan yang terjadi di suatu komputer tidak mengganggu perangkat lain juga. Karena itulah Anda tidak perlu memiliki kekhawatiran atas perusakan perangkat keras lain.
5. Mudah Dikembangkan
Meskipun memiliki biaya yang murah, topologi ini juga mudah dikembangkan.
Untuk menambah perangkat ke jaringan baru, caranya cukup mudah. Anda dapat memasang cabang kabel tambahan untuk menghubungkan ke perangkat baru.
Penambahan tersebut juga tidak akan mengganggu perangkat lain yang sudah terhubung ke jaringan.
Kelemahan dari Menggunakan Topologi Bus
Meskipun ada banyak keuntungan yang bisa Anda dapatkan, namun tentu saja tetap ada kekurangannya. Berikut contohnya :
1. Kinerja Terbatas
Dibanding dengan beberapa topologi lain, topologi bus cenderung memiliki kinerja yang lebih lambat terutapa jika jumlah perangkat dalam jaringan besar. Jika jaringan harus diperluas secara signifikan, hal tersebut dapat mengurangi kinerjanya terlebih jika menambah terlalu banyak perangkat.
Topologi ini kurang cocok untuk jaringan besar, karena rentan terhadap gangguan seperti tabrakan data jika jumlah perangkatnya meningkat.
2. Sulit Mendeteksi Masalah
Masalah yang terjadi di topologi ini dapat sulit dipecahkan. Hal tersebut terjadi karena pengguna sulit untuk mengidentifikasi lokasi terjadinya masalah tersebut secara rinci.
Masalah yang terjadi pada satu perangkat dapat memengaruhi kinerja seluruh jaringan. Karena itulah, jika seluruh jaringan mati maka masalah tersebut akan sulit diselesaikan.
Perlu seorang ahli untuk memperbaikinya karena tidak sembarang orang bisa mengatasinya.
3. Transfer Data yang Padat
Jika perangkat komputer yang telah terhubung semakin banyak, maka transfer data akan menjadi lebih padat. Kinerja topologi ini pun dapat semakin memburuk.
Terlebih jika jalur utama mengalami gangguan, maka seluruh perangkat lainnya juga dapat berpotensi mengalami gangguan atau kerusakan.
Itulah penjelasan lengkap mengenai topologi bus yang wajib Anda ketahui. Jenis topologi ini cocok untuk kebutuhan jaringan yang tidak terlalu besar. Umumnya, topologi ini digunakan untuk menghubungkan perangkat komputer tidak lebih dari 10.
